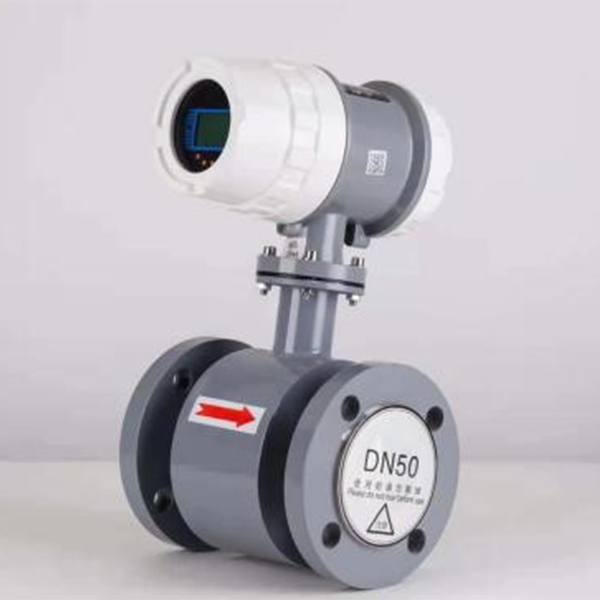

LDB型电磁流量计

产品概述

电磁流量传感器是基于法拉第电磁感应定律而制成的，只是其中切割磁力线的导体不是一般的金属，而是具有一定电导率的液态流体或液固两相流体。被测量的导电介质在磁场中作切割磁力线运 动时，导电介质中会产生感应电动势，感应电动势由一对电极检测，该电压信号VE可用下式表示：

VE = K B D V

K： 比例常数

B： 磁感应强度

D： 测量管内径

V： 测量管内径截面内的平均流速

信号 VE 经转换器处理，再经微处理器处理后,输出与流量成线性关系的信号(模拟电流 4～20mADC、脉冲 0～1000HZ),以供后位仪表积算或控制, 也可与上位机通讯(RS-485)。

应用领域

由于电磁流量计有其独特的特点,因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、 给排水、环保、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐溶液、泥浆、 矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、 啤酒、麦汁、各种饮料、黑液、绿液等导电流体介质的流量。

产品特点

1、低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响,工作十分稳定。

2、采用非均匀磁场的新技术及特殊的磁路结构,大大缩小了体积,减轻了重量,具有小型轻量化特点。

3、具有隔离的 RS485 通讯功能,隔离的脉冲输出, 微处理器能自动空管检测。

4、在现场可根据用户实际需要,在线修改量程、介质密度、流量单位等参数。

5、无可动部件、无阻流部件,测量中几乎无附加压力损失。

6、测量结果与流速分布、液体压力、温度、密度、粘度等物理参数无关。

7、使用方便,安装后只需接上电源,即可使用。瞬时、累计量直接中文显示于液晶屏上下两排。

主要技术标准

电极材料的选择

选择电极材料时,要考虑被测介质的腐蚀性,一般要比工艺管道材料高一个等级。 接地环可选择与电极相同的材料,也可选择与工艺管道相同的材料作接地环。 工艺管道为金属管道且内壁无绝缘涂层或衬里时,可不选用接地环。

电极、接地环材料选择说明：

衬里的选择

安装地点的选择

为了使流量计工作稳定,在选择安装地点时应注意以下几方面的要求:

(1).尽量避开铁磁性物体及具有强电磁场的设备(如大电机,大变压器等),以免外界磁场影响传 感器的工作磁场和流量信号。

(2).应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。

(3).应尽量避免日晒雨淋, 避免环境温度高于 45℃及相对湿度大于 95℅

(4).选择便于维护,活动方便的地方。

(5).流量计应安装在水泵出口后端,决不能在抽吸侧安装;阀门应安装在流量计下游侧。

在用户管道上安装位置的选择 为了正确地测量,在选择管道上安装位置时应注意以下几点要求:

⑴. 流量计既可在竖直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处 于水平状态。

⑵. 介质在安装位置应该满管流动,避免不满管及气体附着在电极上。

⑶. 对于液固两相流体,采用垂直安装,使被测介质自下而上流动,可使变送器衬均匀,延长使用寿命。

⑷. 流量计上的流向标志应与管内介质流动方向一致。在介质不满管时,这时可采用抬高流量计后端出水管高度的方法使介质满管或用其它方法使传感器测量部位介质满管流动。

抬高流量计后端出水管高度的方法：
