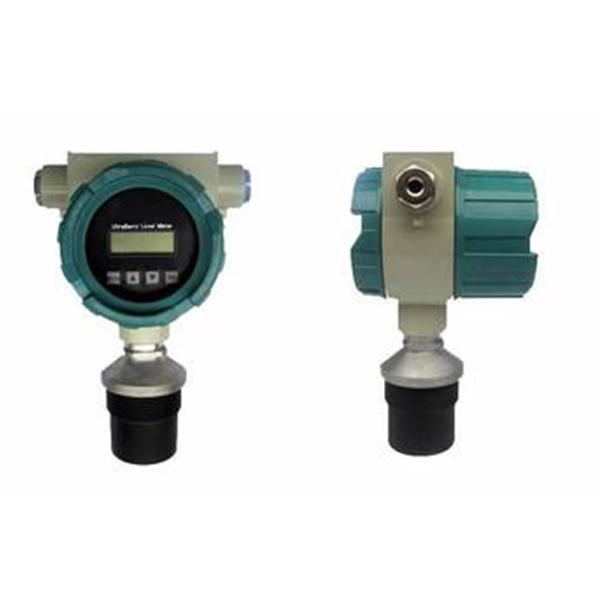

HLT超声波物位计
产品介绍
超声波液位计是 由微处理器控制的数字液位仪表。在测量中脉冲超声波由传感器发出，声波经液体表面反射后被同一传感器接收并转换成电信号。超声波液位计具有自动功率调整， 温度补偿，抗干扰等功能。由于采用非接触测量，被测介质几乎不受控制，可广泛应用于水环境、酸碱、泥浆、食品等多种环境。
超声波液位计可采用二线制、三线制或四线制技术，供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。
产品应用
1、测量流量、液位、低表压、真空和比重
2、两线制*大量程可达30m
3、四线制*大量程可达40m
4、*小分辨率1mm
5、LCD／LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器（仅四线制）
8、全塑料防腐外壳（防护等级lP67）
9、专利的换能器结构（小量程物位计法兰安装时，对法兰接管长度无要求）
10、简单的按键设定参数（无需等待容器排空或加满，无需附加的遥控器）
11、灵活的安装方式（螺纹/法兰、固定孔/支架）
螺纹尺寸：
G2"（一般适用于三线、四线制接线）
M66*3 （一般适用于两线制接线）
12、交流或直流供电形式可选（仅四线制）
技术参数
|
量 程 |
液体：0~15m/20m/30m/40m 固体：0~6m/10m /15m /25m |
|
盲 区 |
0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
|
精度(空气中) |
量程的0．2％ |
|
电流输出 |
4~20mA |
|
输出分辨率 |
实际量程的0．03％ |
|
输出负载 |
0~500Ω |
|
开关量输出 |
高位、低位继电器常开 |
|
继电器规格 |
AC250V 5A／DC30V |
|
显示分辨率 |
lcm |
|
显示方式 |
4位LCD液晶(字高15cm) 或6位LED数码管 |
|
输入电源 |
DC24V(±10％)80mA或AC220V 50mA |
|
温度补偿 |
全范围自动 |
|
介质温度 |
-45℃~+85℃ |
|
压力范围 |
±0．1MPa |
|
声波束角 |
5°(3db) |
|
检测周期 |
1秒 |
|
参数设置 |
3位有感按键 |
|
电缆装置 |
PGl3.5密封套 |
|
外壳材质 |
ABS |
|
传感器材质 |
PVC |
|
防护等级 |
IP67 |
|
安装方式 |
螺纹(法兰)或固定孔(支架) |
|
安装要求 |
探头发射面应伸出容器安装口 |
