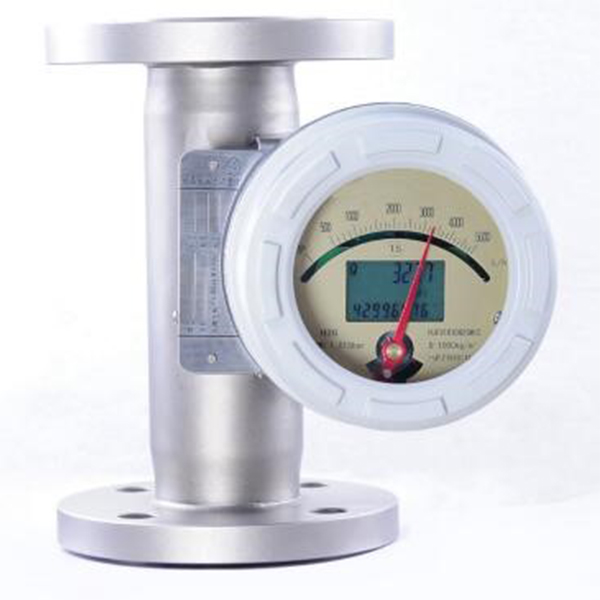

BC-SF金属管浮子流量计

结构原理

1.结构

BC-SF系列金属管浮子流量计主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。

2.工作原理

被测介质自下而上流经测量管，浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子位置的高低即对应着被测介质流量的大小。浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

a、对于就地型，由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。

b、对于智能型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A／D变换，数字滤波，温度补偿，微处理器处理，D／A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。

主要特点

1、适用于小口径和低流速介质流量测量

2、工作安全，维护量小，寿命长

3、对于直管段要求不高

4、较宽的流量比10:1

5、双行大液晶显示，可选现场瞬时／累计流量显示，可带背光

6、单轴灵敏指示

7、非接触磁耦合传动

8、全金属结构，适于高温、高压和强腐蚀性介质

9、可用于易燃、易爆危险场合

10、可选二线制、电池、交流供电方式

11、多参数标定功能

12、带有数据恢复，数据备份及掉电保护功能

技术参数

1、测量范围：水(20°C)1～200000 1／h空气(20°C，0.1013MPa)0.03～4000m3／h参见流量表，特殊流量可订制

2、量程比：标准型10:1特殊型20:1

3、精度：标准型1.5级特殊型1.0级

4、压力等级：标准型：DNl5-DN50 4.0MPa DN80-DN200 1.6MPa特殊型：DNl5-DN50 25MPa DN80-DN200 16MPa夹套的压力等级为1.6MPa特殊型在选型和订货前应与工厂协商

5、压力损失：7kPa～70kPa

6、介质温度：标准型：-80°C～+200°C：PTFE：高温型：*高可达400°C

7、介质粘度：DNl5：η<5mPa.s(F15.1-F15.3)　η<30mPa.s(F15.4-F15.8)DN25：η<250mPFa.sDN50-DNl50：η<300mPa.s

8、环境温度：液晶型-30°C～+85°C指针型-40°C～+120°C

9、连接形式：标准型：DIN2501标准法兰

10、电缆接口：M20 ×1.5

11、电电源：标准型：24VDC二线制4～20mA交流型：85～265VAC 50HZ电池型：3.6V@4AH锂电池

12、报警输出：上限或下限瞬时流量报警

标准型：集电*开路输出(*大100mA@30VDC内部阻抗100欧)特殊型：继电器输出(触点容量*大5A@250VAC)

1、脉冲输出：累积脉冲输出，*小间隔50毫秒

2、液晶显示：瞬时流量显示数值范围：0-50000累计流量显示值范围：0-99999999

3、防护等级：IP65

4、防爆标志：本安型iaIICT6隔爆型dIICT6
